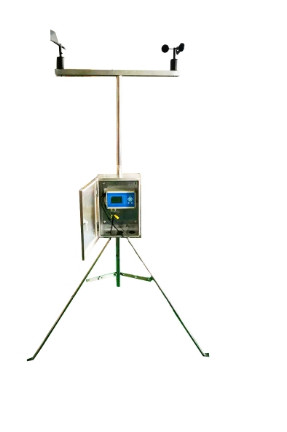

50mW速度/方向DC12V DC24Vヘリポートの風表示器
商品の詳細
赤い1Pin | VCC (DC 12~24V+) | 2Pin緑 | GND |
---|---|---|---|
3Pin黄色 | 風速の信号 | 4Pin青 | 風向の信号 |
力 | ≤50mW | 供給電圧 | DC12~24V |
働く湿気 | 0~100%RH | 働く温度 | -40~+80℃ |
ハイライト | 50mWヘリポートの風表示器,DC12Vのヘリポートの風表示器,DC24Vのヘリポートの風表示器 |
製品の説明
風表示器/風速および方向トランスデューサー
指定
変数 | 速度 | 方向 | |
境界 | ≤0.4m/s | ≤0.3m/s | |
範囲 | 0~60 m/s | 0~360° | |
正確さ | ±0.02V+0.3 | ±3° | |
決断 | 0.1m/s | 1° | |
働く温度 | -40~+80℃ | ||
働く湿気 | 0~100%RH | ||
供給電圧 | DC12~24V | ||
力 | ≤50mW |
関係定義
赤い1Pin | VCC (DC 12~24V+) |
2Pin緑 | GND |
3Pin黄色 | 風速の信号 |
4Pin青 | 風向の信号 |
改宗者方法
風速(m/s) = (出力電流() ma) - 4ma/16 (ma) ×60m/s
風向(°) = (出力電流() ma) - 4ma/16 (ma) ×360°
等:
1)。現在の黄線が12maなら、風速は次のとおりである:
(12-4)/16*60=30m/s
2)。現在のブルー ラインが12maなら、風向は次のとおりである:
()/16*360=180 12-4 °
これは風が南から吹き、0の°が北、90°の平均を東、270°意味する西を意味することを意味する。
交通機関、保存
1)交通機関の間に、反振動および反圧力に注意は払われるべきである;
2)パッケージ、温度のshoudの長期保存-10であるため| 60の摂氏温度;
アフター・サーヴィス
1) 正常な使用では、許可なしで貝を開けることの前提なしで非外的な要因によって、与えられる損害は製造業者取り替え3か月の、1つの年の保証サービス提供する。
2)ユーザーは電光のような電光保護の保護に注意を、払うべきであるまたは強迫、製造業者によって与えられる他の損害は支払済の保守サービスしか提供なできる。
風向および程度のテーブル:
風速(m/s) = (出力電流() ma) - 4ma/16 (ma) ×60m/s
風向(°) = (出力電流() ma) - 4ma/16 (ma) ×360°
等:
1)。現在の黄線が12maなら、風速は次のとおりである:
(12-4)/16*60=30m/s
2)。現在のブルー ラインが12maなら、風向は次のとおりである:
()/16*360=180 12-4 °
これは風が南から吹き、0の°が北、90°の平均を東、270°意味する西を意味することを意味する。
交通機関、保存
1)交通機関の間に、反振動および反圧力に注意は払われるべきである;
2)パッケージ、温度のshoudの長期保存-10であるため| 60の摂氏温度;
アフター・サーヴィス
1) 正常な使用では、許可なしで貝を開けることの前提なしで非外的な要因によって、与えられる損害は製造業者取り替え3か月の、1つの年の保証サービス提供する。
2)ユーザーは電光のような電光保護の保護に注意を、払うべきであるまたは強迫、製造業者によって与えられる他の損害は支払済の保守サービスしか提供なできる。
風向および程度のテーブル:
位置 | 中心角 | 角度の範囲 |
N | 0 | 348.76~11.25 |
NNE | 22.5 | 11.26~33.75 |
NE | 45 | 33.76~56.25 |
ENE | 67.5 | 56.26~78.75 |
E | 90 | 78.76~101.25 |
ESE | 112.5 | 101.26~123.75 |
SE | 135 | 123.76~146.25 |
SSE | 157.5 | 146.26~168.75 |
S | 180 | 168.76~191.25 |
SSW | 202.5 | 191.26~213.75 |
SW | 225 | 213.76~236.25 |
WSW | 247.5 | 236.26~258.75 |
W | 270 | 258.76~281.25 |
WNW | 292.5 | 281.26~303.75 |
NW | 315 | 303.76~326.25 |
NNW | 337.5 | 326.26~348.75 |
次元のデッサン(mm)
